丸のこガイドを自作　～作業効率爆上がり～

ＤＩＹ 生活How To / 裏技 日記／その他

合板は1820㎜×910㎜サイズなので

910㎜を一発でカットできる丸のこガイドがあると

作業効率爆上がりなんですが

お高い(;^ω^)


無いものは作る！ということで

端材を利用して自作していきます。


端材
ラワン合板　4㎜厚
２×４材（取手用）

購入物品
棚柱1200㎜　1本 896円


作業工程

ガイドの下書き

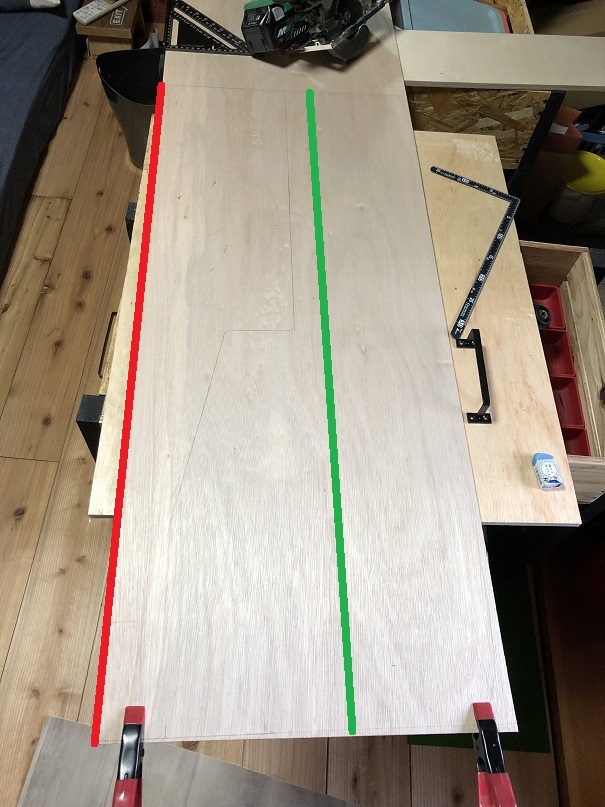

ラワン合板に丸のこガイドの形を下書き


この板の左端（赤線）を基準としています。
ガイドになる棚柱を取り付ける位置も板の左端から同じ長さの所で印（緑線）しておきます。
丸のこガイドの形にカットした後では板の端から長さを出すことができなくなります。

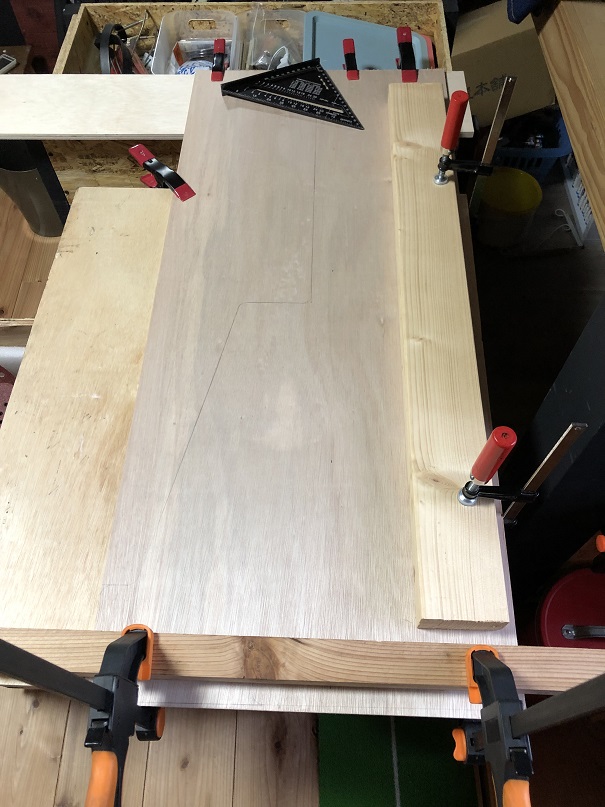

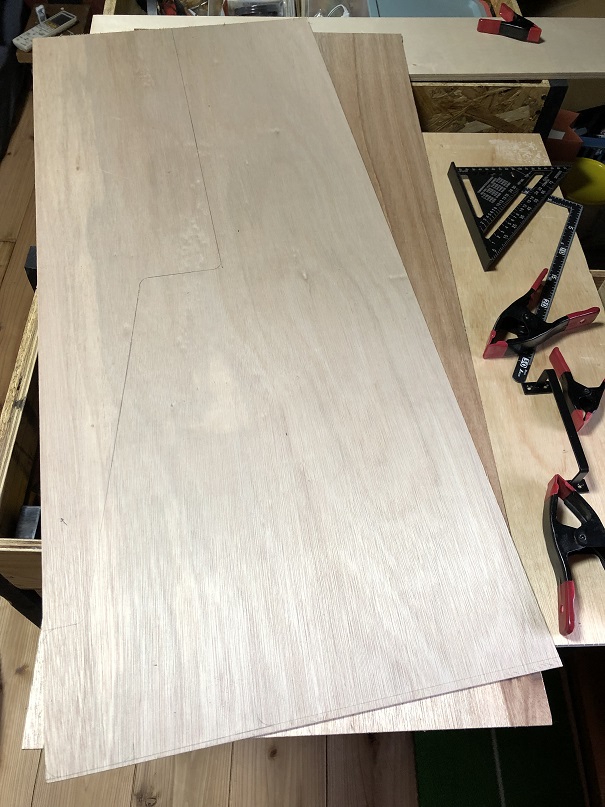

合板を接着

ラワン合板4㎜厚を木工ボンドで2枚接着



1日圧着させました。

棚柱をカット

サンダーで棚柱を950㎜と250㎜でカット
火花が出るので防護メガネは必須です。

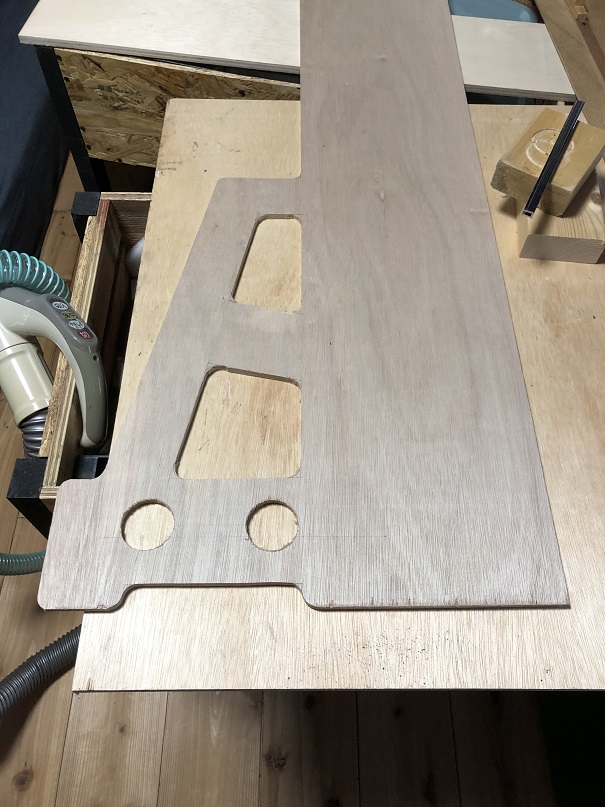

下書き線に沿ってカット

直線は丸のこ・角はホールソーとジグソーでカット

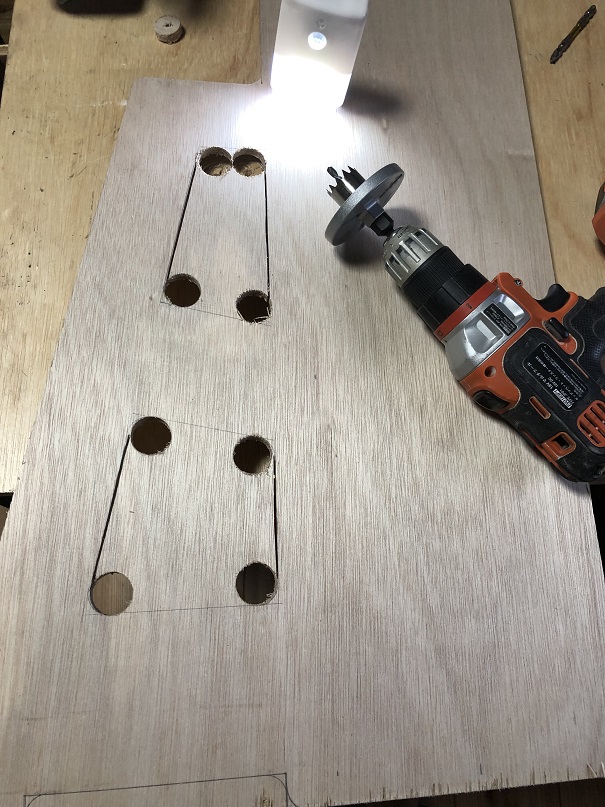

肉抜き

軽量化のため肉抜きもします

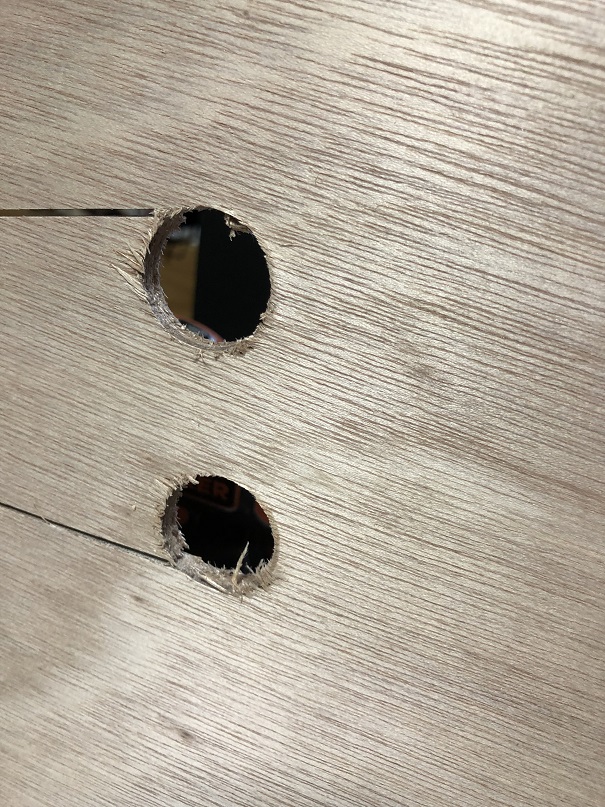

ホールソーは合板の下に板を置いとくとバリが少なく綺麗にカットしやすいです。

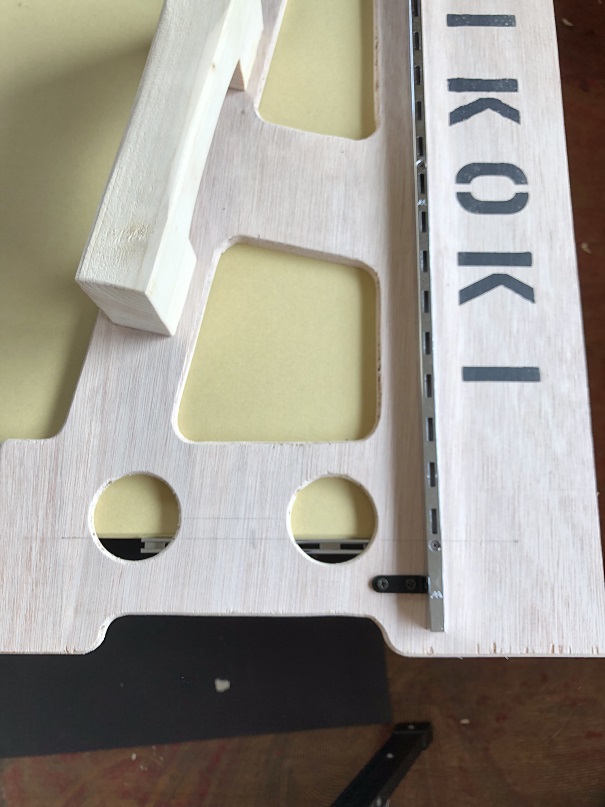

下の丸い肉抜きは突き当てが確認できるようにしています

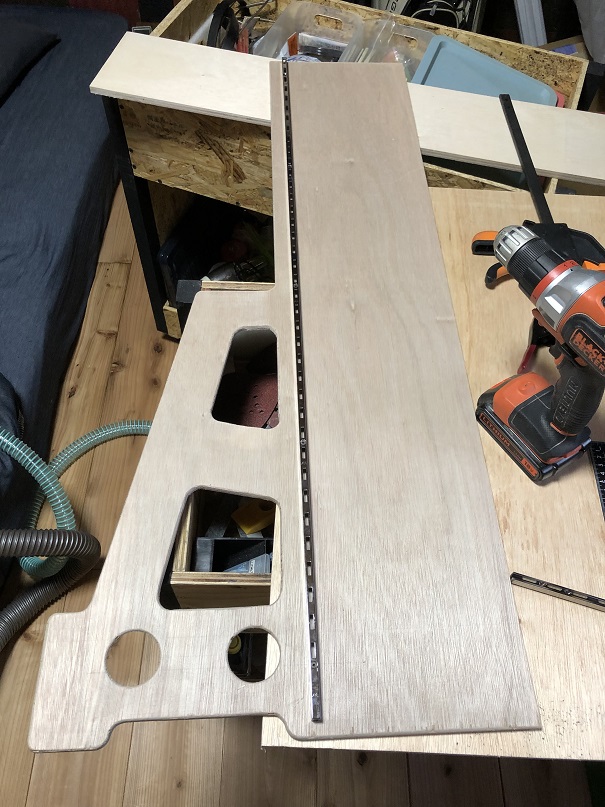

ガイドの棚柱を固定

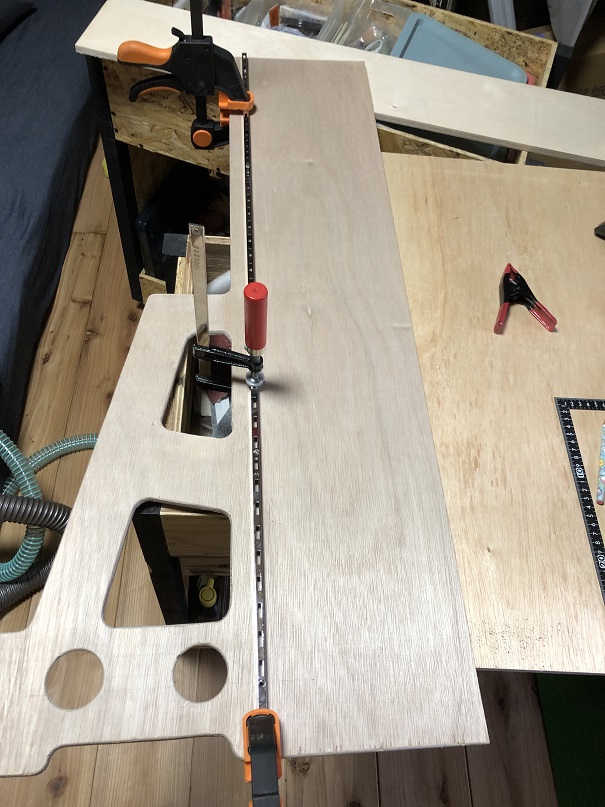

ガイドとなる棚柱を①で印した場所でネジ固定

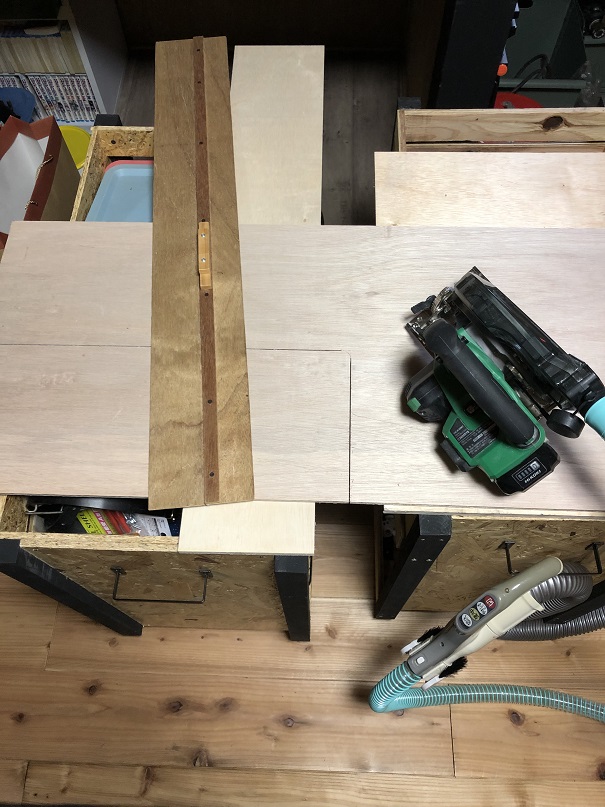

切りしろを作る

固定したガイドに沿って丸のこでカット

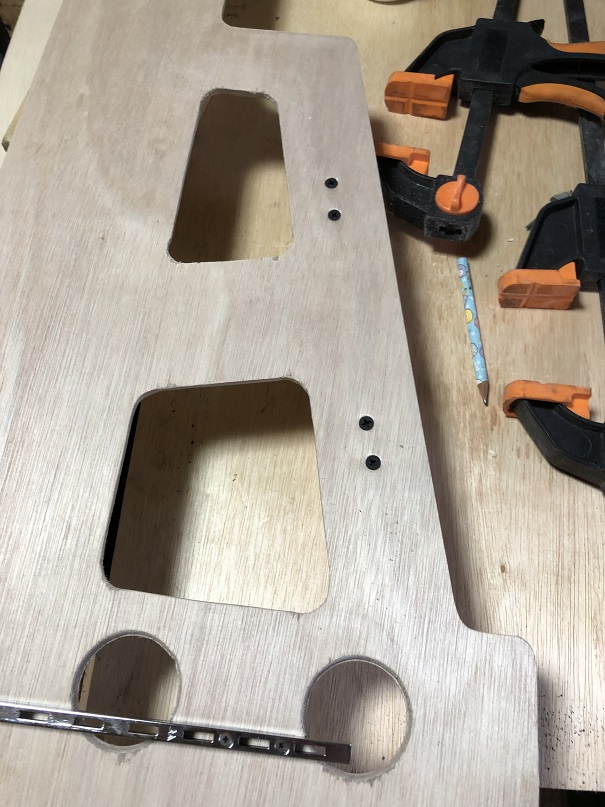

突き当てガイドの固定

カットした側の板に直角になるように丸のこガイドの裏に突き当てのガイドをネジ固定します

※この作業が少しでもずれると、直角がでませんので、できるだけ正確に測定して固定します。


作成後に使用していたら突き当てガイドがずれることがあったので、L字金具で補強しました。

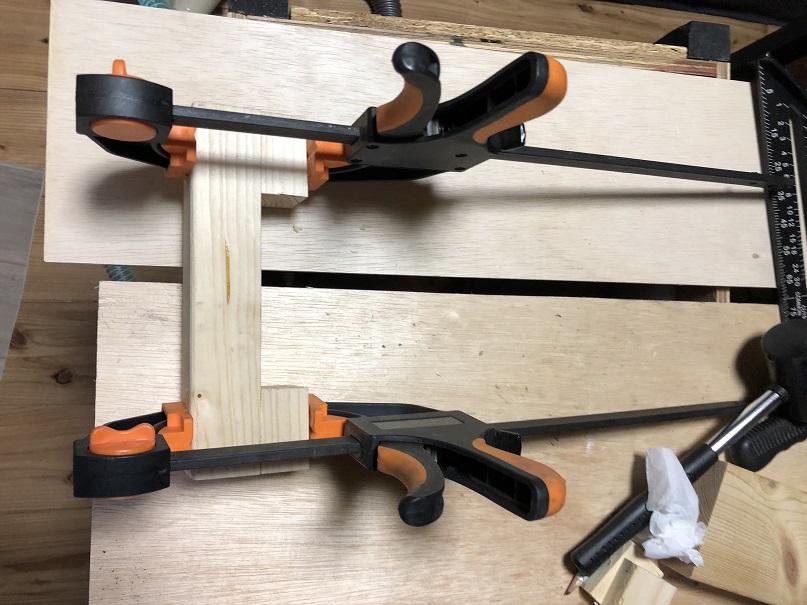

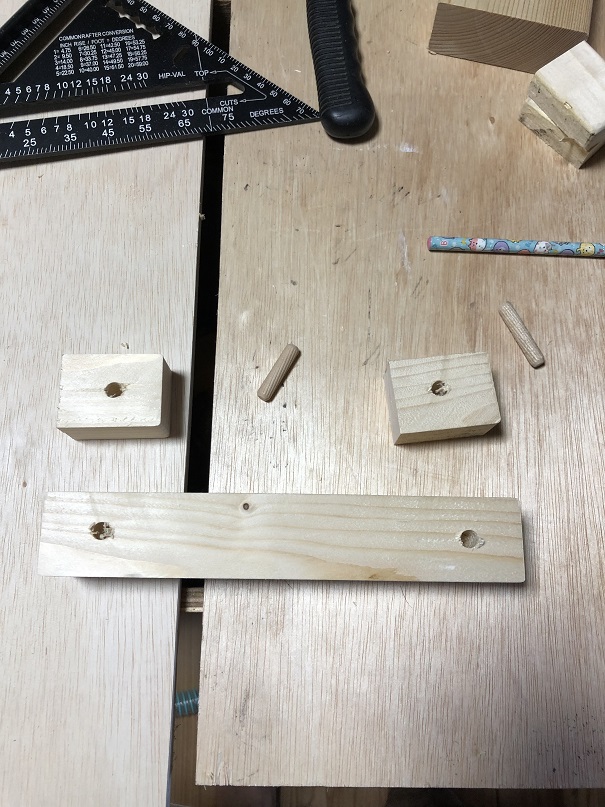

取手を作る

２×４材を縦にカット

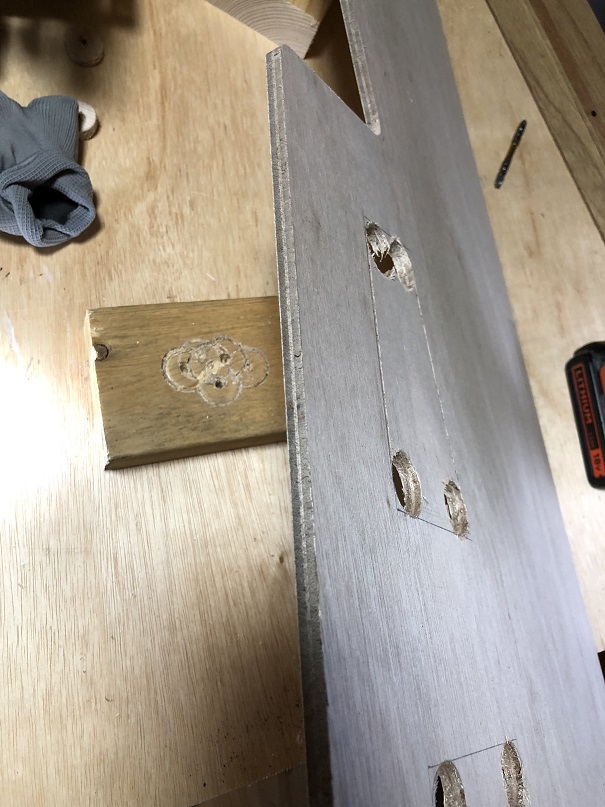

ダボ穴を作って木工ボンドを塗って固定

ガイドの裏からビスで固定
（ネジ頭が少し埋まるようにする）


ステンシル

ステンシルでオリジナルのダブルネームにしました(≧▽≦)

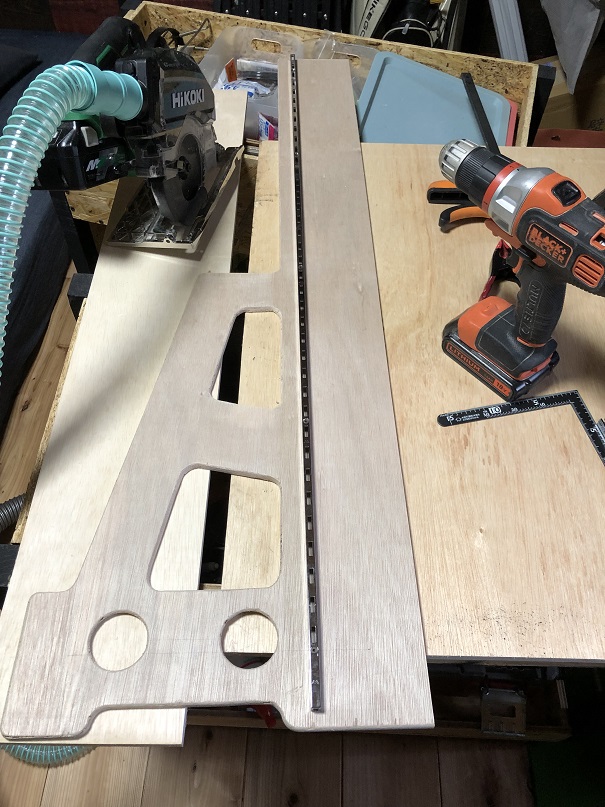

完成


直角がでているか石膏ボードの角に当ててみたら誤差0.5㎜内！！
自作なら十分です！

丸のこでカット線に切りしろを合わせるだけなので、わざわざ丸のこの幅に合わせる作業がなくなり作業効率爆上がりです(≧▽≦)
