丸のこ・トリマーガイド（治具）を自作する方法

電ノコで板を切る時墨を引いて、その墨に沿って切りますが、これが微妙に膨らんだりへこんだりと真っすぐ切れてないことが結構あります。

そうなると、切った後にやすりやカンナで切断面をならす必要が出てきちゃいます。

これって結構に効率が悪い！

効率化のため電動ノコギリやトリマーを簡単に真っすぐ切るためにガイドが欲しいのですが、結構な値段(-_-;)

TJMデザイン(タジマ) 丸鋸ガイド 1180 x 540 x 95 mm 黒 MRG-LX1000 1点 価格：10998円（税込、送料無料) (2021/6/11時点) 楽天で購入

なので、治具（ジグ）をDIYしました。

費用はベニヤ板代のみ。

材料

・ベニヤ板　900×900×4ｍｍ

ベニヤ板 ラワンベニヤ厚さ4mmx巾900mmx長さ900mm 1.73kg板　オーダー　カット ラワン合板 価格：1611円（税込、送料別) (2021/6/11時点) 楽天で購入

手順１

ベニヤ板を幅２～３ｃｍほどで丁寧に真っすぐカット

ここがずれると、真っすぐのカットができなくなります。

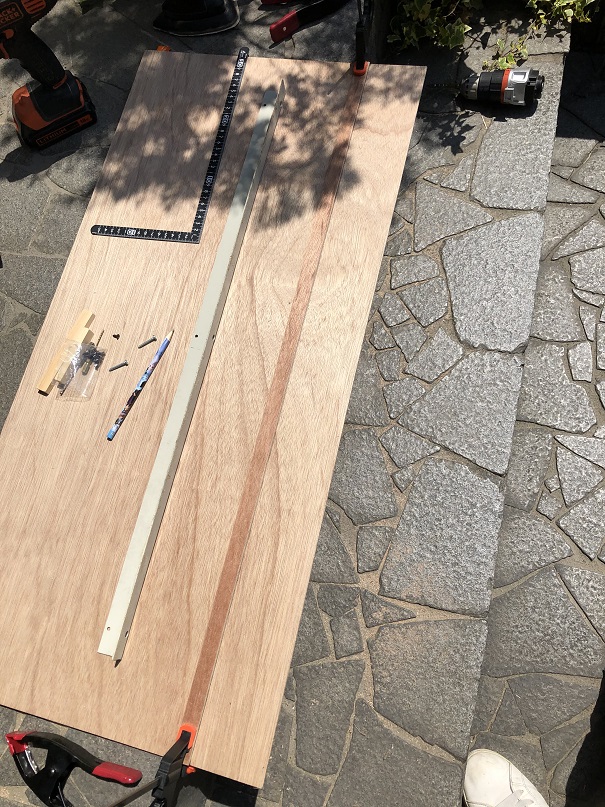

手順２

カットした板材をベニヤに真っすぐ固定

木工ボンドとビスで固定します。
ビスは裏面に突き出ないようにビスの短いものを使用しました。

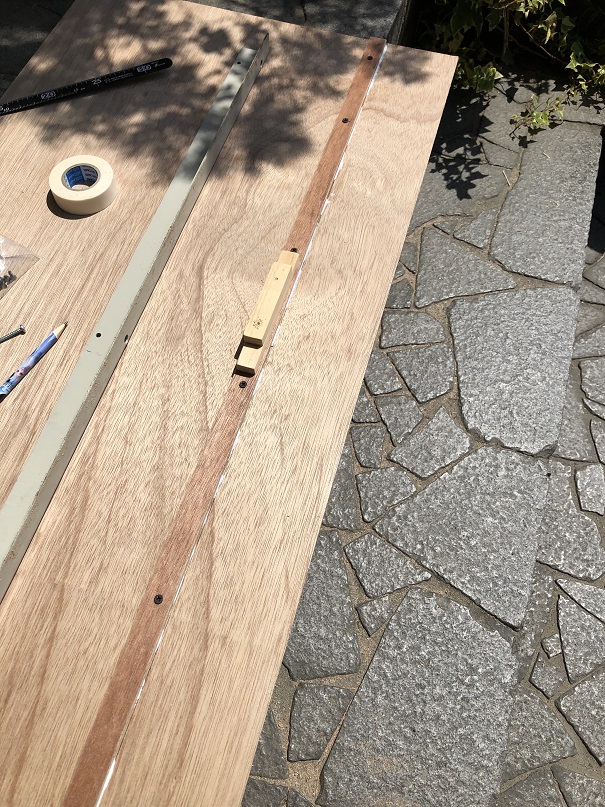

手順３

取手をつける

端材を重ねてビスで固定しています。

手順４

ガイド板に沿って電ノコ・トリマーで下板をカット

完成

左が電ノコガイド　　右がトリマーガイドになります。

使用方法はカットしたい所にガイド板の端を合わして、治具がずれないようにクランプで固定してカットするだけです。

これで綺麗に真っすぐカットできるし、作業効率もアップです(≧▽≦)
